Стекло Клингера

Стекло Клингера Водоуказательное

Стекло Клингера получило такое название благодаря своему изобретателю Рихарду Клингера, который основал свою фирму еще в далекие 1886 года, занимающейся производством смотровых стекол и запорной арматуры.

Стекло Клингера -стекла водоуказательные рифленые. Поверхность смотровой стороны отшлифована и отполирована. Та сторона, которая прилегает к рабочей жидкости, включает призматические риски, пространственный угол которой равняется 90 градусов.



Стекло Клингера рифленое: описание



Термозакаленное боросиликатное стекло Клингера служит смотровым элементом. Пар видится светлым, а жидкость – темной. Такие стекла нашли свое применение в паровых котлах до 3,5 Мпа. Смотровая сторона полируется, а противоположная ей поверхность подвергается шлифованию с четырьмя рисками.

Стекло Клингера может иметь желтый, зеленый или голубой оттенок, но вообще, оно должны быть бесцветными. Наличие оттенков допускается лишь в том случае, если они не способствуют уменьшению коэффициента направленного пропускания света. Рифленые стекла отличаются ненормированным светопропусканием. Выдерживаемый температурный перепад должен составлять 220?С, то есть, термическая стойкость является обязательной. Необходимая степень закалки – 865 нм/см.

При изготовлении стекол, указывающих уровень жидкости, применяется термически закаленное стекло. Такие стекла используются в паровых котлах, где давление доходит до 3,5 Мпа. Та сторона рифленых стекол, которая является смотровой, – гладкая. Прилегающая к рабочей жидкости поверхность имеет призматические риски.
ГОСТ 1663-81
ТУ 21 0293167-32-92 (взамен ГОСТ 1663-81)

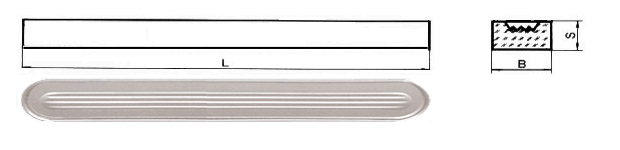

Таблица размеров стекол Клингера водоуказательных рефленых

Номер	L, мм	B, мм	S, мм	Масса, кг
0	95	34	17	0,110
1	115	34	17	0,132
2	140	34	17	0,162
3	160	34	17	0,195
4	190	34	17	0,228
5	220	34	17	0,264
6	250	34	17	0,301
7	280	34	17	0,338
8	320	34	17	0,387
9	340	34	17	0,410

Купить стекло Клингера

Для того чтобы узнать цену осуществить покупку стекла Клингера водоуказательного № 4 и других номеров от производителя отправьте заявку, заполнив форму заказа на сайте. В заявке необходимо указать наименование и характеристики товара. Наши специалисты ответят на все ваши вопросы по телефонам указанным в разделе контакты.

Степень закалки стекол	865 ± 55 нм/см
Стекло рифленое ТЗ-250	3,5 МПа ГОСТ 1663-81
Стекло рифленое ТЗ-250	3,5 МПа ТУ 21-0293167-32-92
Предельные отклонения по ГОСТ	по L - 1,5мм, по B -1,0мм, по S ±1,0
Высота	бесцветный, Допускается голубоватый, зеленоватый или желтоватый оттенки стекла
