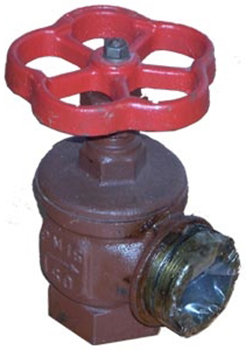

Клапан 15кч11р

Вентиль чугунный 15кч11р

пожарный, запорный, муфтовый, вода и пар, Py 16, T 50 °C

Назначение 15кч11р:

Вентиль пожарный 15кч11р сальниковый с муфтой и цапкой, из ковкого чугуна, с ручным управлением, предназначен для установки в качестве запорного устройства на трубопроводах в системах пожаротушения при температуре рабочей среды до +50 °C.

Присоединение вентиля 15кч11р к трубопроводу: на входе - муфтовое по ГОСТ 6527-68; на выходе - цапковое по ГОСТ 2822-78 для присоединения пожарного шланга с брандсбойтом. Рабочее положение затвора вентиля 15кч11р - любое. Направление подачи среды - под клапан. Использование вентиля 15кч11р в качестве регулирующего не допускается.

При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь, поднимает или опускает узел клапана, обеспечивая тем самым полное открытие или закрытие проходного отверстия вентиля 15кч11р.

Технические характеристики:

• Материал корпуса: ковкий чугун;
• Материал уплотнения затвора: резина;
• Уплотнение шпинделя: сальниковая набивка
• Среда: вода, пар
• Давление условное Py: 16 кгс/см² (1,6 МПа);
• Тип присоединения: с муфтовыми и цапковыми присоединительными концами
• Конструкционные особенности: угловой;
• Герметичность затвора: по классу «A» ГОСТ 9544-93;
• Способ управления: ручной;
• Тип используемой рукоятки: маховик;
• Максимальная температура: 50 °C;
• Тип: клапан запорный;
• Область применения: для установки на пожарных трубопроводах.

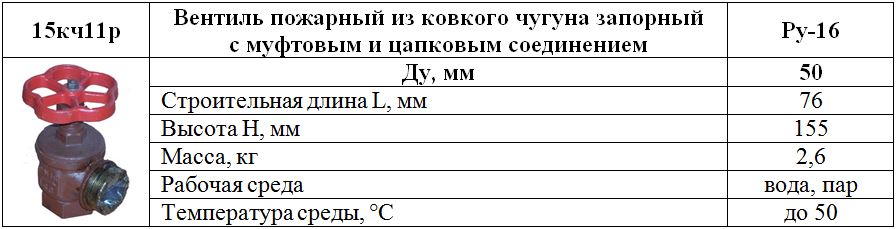

Таблица размеров:

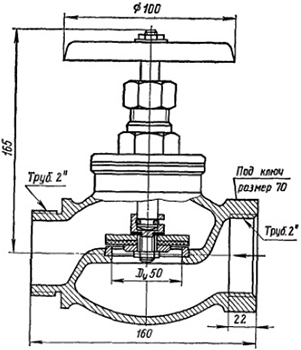

Габаритные и присоединительные размеры:

Купить клапаны пожарные 15кч11р

Для того чтобы осуществить заказ на покупку вентиля чугунного 15кч11р - необходимо отправить заявку на электронный адрес, через форму заказа. В заявке укажите название товара, технические характеристики и количество необходимое вам, а также реквизиты и контактную информацию для связи с вами.
