Детали трубопровода из стали

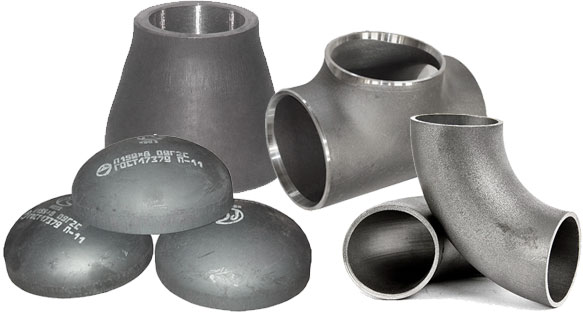

Соединительные детали трубопроводов из стали

Детали трубопроводов из стали приварные предназначены для соединения труб технологических трубопроводов.

Основные понятия, используемые при подборе деталей трубопровода стальных приварных:

Тип деталей из стали — это конструкция деталей трубопроводов: отвод гнутый, отвод крутоизогнутый, тройник равнопроходной, тройник переходной, концентрический переход, эксцентрический переход, заглушка, днище.

Стандарт — это нормативно-технический документ, устанавливающий комплекс норм, правил и требований к деталям трубопроводов: ГОСТ, ТУ, ОСТ и т. д. Общие технические условия деталей трубопровода бесшовных приварных из углеродистой и низколегированной стали регламентируются ГОСТ 17380-2001. Отводы ГОСТ 17375-2001, ГОСТ 17375-83, ГОСТ 30753-2001. Тройники ГОСТ 17376-83, ГОСТ 17376-2001. Переходы ГОСТ 17378-83, ГОСТ 17378-2001. Заглушки ГОСТ 17379-83, 17379-2001.

Марки стали по своему химическому составу делятся на углеродистые и легированные; по содержанию углерода — на малоуглеродистые, среднеуглеродистые и высокоуглеродистые; легированные стали по содержанию легируюших элементов делятся на низколегированные, среднелегированные и высоколегированные. Для приварных деталей в основном применяется углеродистая сталь обыкновенного качества, соответствующая ГОСТ 380-71.

Исполнение — это совокупность особенностей деталей в размерах, материалах, технических требованиях и др., определяющих их технические характеристики и применяемость.

Существуют два исполнения деталей трубопровода стальных:

• Исполнение 1 — детали, полностью соответствующие межгосударственному стандарту ИСО 3419-81;
• Исполнение 2 — детали, соответствующие нормативным техническим документам (стандартам, нормам, правилам и др.), действующие в государствах, принявший настоящий стандарт (ГОСТ 17380-2001).

Поднадзорность (П) — буква «П» в условном обозначении подразумевает, что детали «поднадзорные» т.е. устанавливаются в ответственных участках трубопровода и подлежат контролю Госгортехнадзора.

Основные детали трубопровода бесшовных приварных из углеродистой и низколегированной стали:

Отвод — деталь, предназначенная для плавного изменения направления трубопровода в процессе монтажа.

Отводы подразделяются на: холодногнутые отводы, горячегнутые отводы, отвод крутоизогнутый штампованный, отвод крутоизогнутый штампосварной, отвод секторный сварной.

Тройник — деталь трубопроводной конструкции, предназначенная для присоединения к магистральному трубопроводу боковых ответвлений и распределения технологических потоков по трубопроводам.

По конструкции тройники изготавливают переходные или равнопроходные.

Переход — деталь, предназначенная для плавного изменения диаметра трубопровода. Переходы подразделяются на концентрические и эксцентрические.

Концентрические переходы применяются для соединения двух труб по центральной оси симметрии трубопровода.

Эксцентрические переходы применяются для соединения труб по нижней образующей линии.

Днища и заглушки — детали трубопровода, предназначенные для закрывания концевых отверстий в трубопроводах и при изготовлении емкостей.

Заглушка — деталь, предназначенная для закрывания концевых отверстий в трубопроводах (до 530 диаметра). Заглушки подразделяются на эллиптические и фланцевые. Заглушки изготавливаются преимущественно методом штамповки.

Днище — та же заглушка, но с 530 диаметра.
