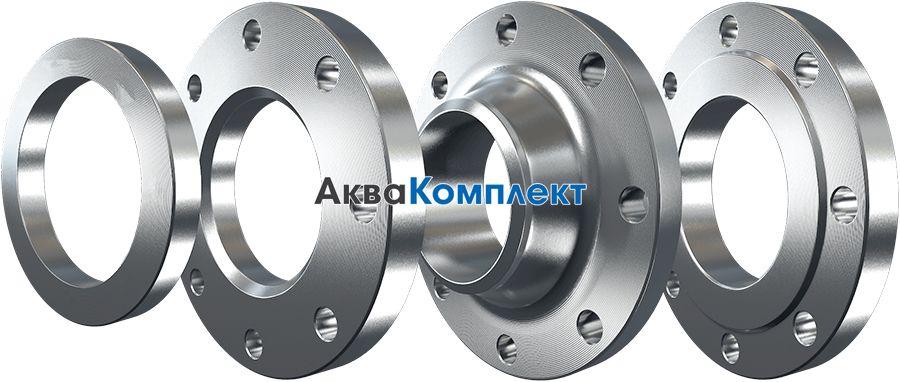

- Фланцы стальные – это детали трубопроводов стальные, которые применяются для соединения трубопроводной арматуры с трубами. При помощи фланца стального можно герметично соединять две части трубы.
Для изготовления фланцевых соединений используется марки стали 09Г2С, ст20 или 12X18H10T.
Конструкция фланца стального представляет собой как кольцо из стали, в котором проделаны отверстия для крепления детали к трубе или трубопроводной арматуре. По центру фланцевых деталей имеется отверстие для подвода трубопровода к фланцу. Проходной диаметр отверстия фланца должен быть одного размера с диаметром присоединяющей к нему трубы.
Для крепления фланцев к трубопроводу – их сначала наваривают по краям двух труб, а потом стягивают две части при помощи болтов или шпилек.
Стальные фланцевые детали подразделяются на несколько типов в зависимости от конструкции и назначения.
Типы стальных фланцев:
- плоский;
- воротниковый;
- свободный;
- сквозной;
- резьбовой;
- заглушка.
Преимущества стального фланца
Большим преимуществом стальных фланцевых деталей является то, что они очень прочны и отлично выдерживают экстремальные перепады температур окружающей или рабочей среды. Также фланцевые соединения устойчивы к коррозии и неблагоприятному воздействию агрессивной рабочей среды на корпус изделия, а также детали из стали меньше подвержены ржавлению. Стальные фланцы обеспечивают герметичное соединение труб и арматуры любой конструкции и размера.

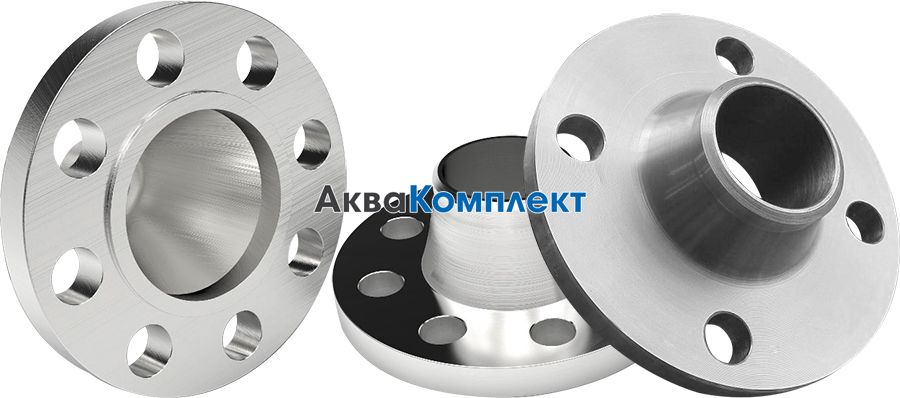

Фланец воротниковый
Воротниковый фланец – это трубопроводная деталь, в своей конструкции имеет юбочное кольцо, при помощи которого фланец соединяется с трубой. После стыковки детали с трубой, его обваривают сварочным швом.
Важно: приварные встык фланцы не насаживают, а пристыковывают к трубе обваривают с одной стороны, что позволяет упростить и ускорить дальнейшие монтажные работы.
Фланцы воротниковые широко применяются на трубопроводах среднего и высокого давления, изготовленные из легированной стали по ГОСТ 12821-80. Максимальная температура рабочей среды в трубе может достигать до +300°C и условное давления Ру 16 кгс/см2 (16 МПа). Диаметр фланцев может быть от 15 до 500 мм, в зависимости от диаметра используемой трубы заказчиком.
Изготавливаются воротниковые фланцы методом штамповки или литья. Второй способ менее трудозатратный, но при таком способе производства, возможны образования воздушных пор в корпусе изделия – это негативно может сказаться на дальнейшей его эксплуатации при возникновении высокого давления или перепадов температур в трубопроводной системе. Поэтому в магистральных трубопроводах, где возникают экстремальные условия в процессе эксплуатации при транспортировке рабочей среды, рациональнее использовать фланцевые соединения изготовленные методом горячей штамповки.

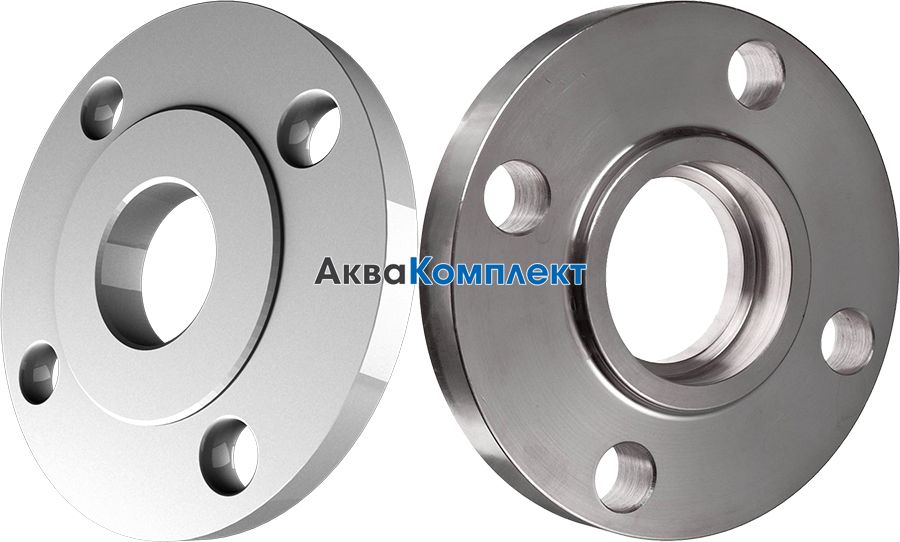

Фланец плоский
Плоский фланец – используется в качестве детали трубопровода, представляет собой плоский стальной диск, который предназначен для соединения трубы с трубопроводной арматурой. Изготавливается по ГОСТ 12820-80. Плоские фланцевые соединения нельзя применять на магистральных линиях с высокой токсичной, взрыво- и пожароопасной средой.
Проходной диаметр плоских фланцев на несколько миллиметров больше внешнего диаметра трубопровода, чтобы было удобно деталь насаживать на трубу. После этого насаженный фланец обваривают электро- или газосваркой в месте соединения.
Чтобы демонтировать плоский фланец, необходимо газовым резаком сдувать старый шов по направлению к фланцу. После демонтажа старой детали и установки новой, необходимо тщательно обработать поверхность трубы.
Уплотнительным материалом для плоских фланцев используют прокладки, они герметично защищают фланцевое соединение от протечек и выхода рабочей среды.

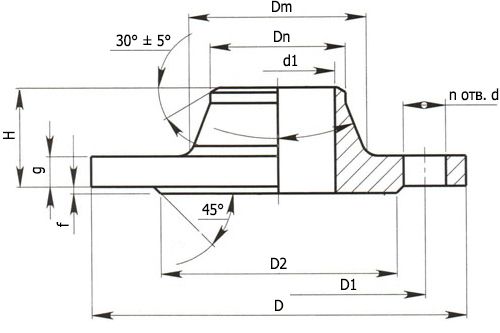

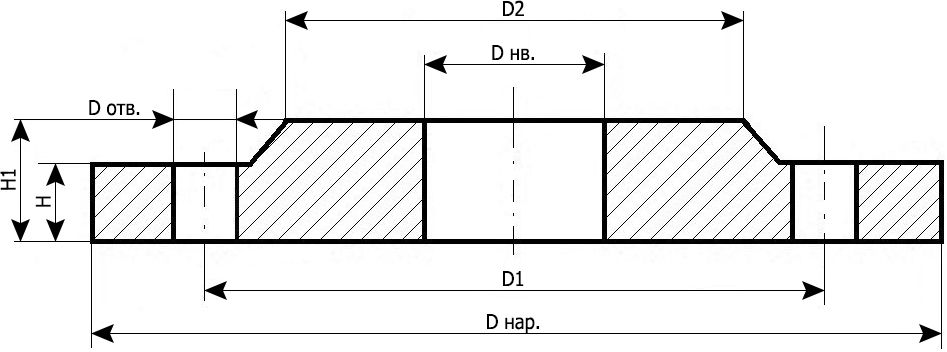

Чертеж плоских и воротниковых фланцев
 |
 |
Компания АкваКомплект занимается поставкой фланцевых деталей различного типа.
Преимущества компании АкваКомплект:
- наличный и безналичный расчет;
- консультация по любым возникшим вопросам;
- соблюдаем сроки поставки;
- большой опыт работы по продаже трубопроводной арматуры и сантехнического оборудования.
Цена фланца
На такие незаменимые соединительные элементы как фланец цена остается весьма привлекательной.
Сравнительно низкая цена фланца связана с тем, что они являются довольно простыми деталями, чье производство уже досконально изучено и в значительной мере автоматизировано. Простота, между тем, не исключает высокой надежности, а наоборот, способствует ей. Что мы можем наблюдать на примере фланцев. Основными средствами крепления являются болты или шпильки. Шпильки, конечно, более предпочтительны, так как позволяют стянуть фланцы максимально плотно.
Впрочем, на плотность стяжки, а соответственно и ее герметичность, во многом влияет материал прокладки. Кроме герметичности фланцевое соединение позволяет заметно упрочить трубопровод. При деформирующем усилии фланцы редко разрываются, в то время как резьбовое соединение и, тем более, сварные швы в подобных условиях приходят в негодность.
Именно эта особенность влияет на выбор данного типа сочленения трубопроводов при монтаже крупных магистралей для передачи самых разнообразных сред - и газов, и жидкостей, и агрессивных веществ. Фланцы, как уже было сказано выше, просты, но надежны, и это позволяет им быть полезными на самых разнообразных типах трубопроводов. В любой ситуации, где требуется превосходное качество соединения лучше использовать фланцы, особенно, если учитывать, что они выпускаются в широчайшем ассортименте.
На данный момент на фланец цена не кусается и это еще один стимул использовать их более широко и в промышленности и в быту. Решив отдать предпочтение этому простому, но очень надежному крепежному элементу вы избавите себя от множества проблем, как при монтаже, та и при демонтаже, и еще не раз похвалите себя за дальновидность, ведь современный трубопровод немыслим без фланцевого соединения!
Купить фланцы стальные
Для покупки фланцев стальных в интернет-магазине АкваКомплект, отправьте заявку на электронный адрес, указанный в разделе контакты. В заявке необходимо указать наименование товара, его характеристики и количество. Также вы можете позвонить нашим менеджерам по телефону:
- г. Минск +375(29)631-30-08;
- г. Гомель +375(29)1111-12-61.
