- Компенсатор или компенсирующее устройство - это деталь трубопровода, которая играет важную роль в различных инжинерных системах включая теплосети. Их предназначение заключается в компенсации температурных и механических нагрузок, а также в устранении гидравлических ударов. В этой статье мы подробно рассмотрим, что такое компенсатор, какие виды существуют, для чего они нужны и как правильно их выбирать.
Что такое компенсатор?
Компенсатор для трубопровода - представляет сабой устройство, установленное в трубопроводе для компенсации механических или тепловых изменений в системе. Монтаж компенсатора помогает избежать повреждений труб, соединений и другого оборудования, которые могут возникать из-за изменений температуры, давления или движения.
Зачем нужны компенсаторы трубопровода?
Основная задача данного устройства заключается в том, чтобы поддерживать стабильность и эффективность работы оборудования, а так же они выполняют несколько ключевых функций:
- Компенсация температурных изменений - изменения температуры вызывают расширение или сжатие материалов. Данные изделия позволяют избежать чрезмерных нагрузок.
- Устранение гидравлических ударов - поглащают такие удары, которые могут привести к разрушению трубопроводов.
- Снижение вибраций - помогают снизить вибрации, что защищает оборудование и увеличивает срок службы.
- Компенсация осевых и радиальных смещений - могут поглощать смещения, которые происходят в результате движения трубопроводов.
Принцип работы
Компенсатор работает на основе физического принципа регулирования величины, которая может варьироваться в процессе эксплуатации системы. Например, в электрических системах он может снижать колебания напряжения. Таким образом, его основное предназначение — поддержание стабильных параметров в системе.
Преимущества использования компенсаторов
- Защита систем от механических повреждений.
- Снижения вероятности утечек.
- Увеличения срока службы трубопроводов и оборудования.
- Поддержания устойчивости и работоспособности всей системы.
Недостатки
Несмотря на преимущества, существуют и недостатки, которые важно учитывать.
- Компенсаторы могут требовать значительных затрат на приобретение и установку.
- Некоторые типы компенсаторов требуют регулярного обслуживания и проверки, чтобы обеспечить их долговечность и эффективность.
Виды компенсаторов
Существует несколько основных типов компенсаторов, каждый из которых имеет свои уникальные характеристики и области применения. Рассмотрим самые популярные виды.
- Сальниковые компенсаторы - предназначены для обеспечения герметичности и защиты от утечек. Они используются в системах водоснабжения и трубопроводах для транспортировки жидкостей и газов.
- Компенсаторы гидроударов - предназначены для поглощения ударных волн, возникающих в системе при быстром изменении давления. Он защищает трубопровод и другие компоненты от повреждений, вызываемых сильными колебаниями давления.
- П-образные компенсаторы - используются для компенсации линейных и угловых смещений. Они помогают обеспечить гибкость нагрузки на трубопровод. Этот тип устройства предотвращает изломы и деформации труб, что значительно увеличивает надежность системы.

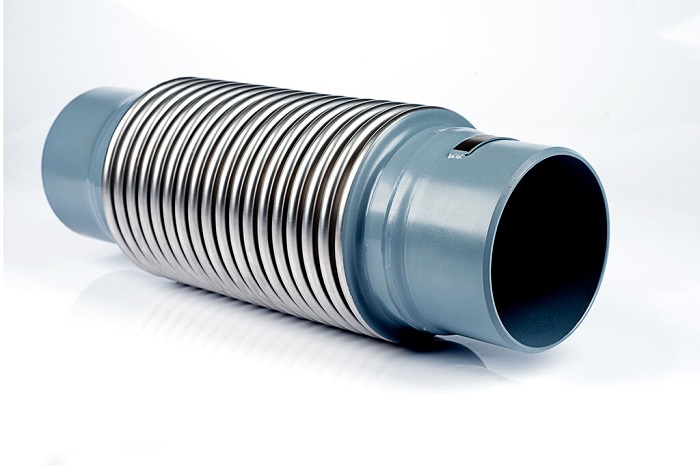

- Сильфонные компенсаторы изготовлены из гибкого материала и может принимать различные формы, что позволяет эффективно компенсировать магнитные и температурные изменения. Он широко используется в системах, где необходима высокая степень гибкости и механической защиты.
Применение компенсаторов
Компенсирующие устройства используются в различных отраслях, и их применение имеет свои особенности.
- Водоснабжение - в системах водоснабжения компенсаторы помогают избежать утечек и повреждений, которые могут произойти из-за изменений давления. Это особенно важно в местах с перепадом высот и сезонными изменениями температуры.
- Теплоснабжение - он необходим для защиты труб от перегрева и избыточного давления. Компетентные инженеры всегда учитывают необходимость установки компенсаторов при проектировании систем.
- Промышленность - cовременные промышленные предприятия используют компенсаторы для контроля давления и обеспечения стабильной работы оборудования. Они необходимы в таких отраслях, как нефтяная, газовая и химическая.
Как выбрать компенсатор?
Выбор компенсатора - важная задача, требующая учета множества факторов. Вот несколько ключевых моментов, на которые стоит обратить внимание.
- Материал из которого изготовлен компенсатор, имеет решающее значение. Например, для высоких температур подойдут нержавеющие стали, а для систем с низким давлением — резиновая или пластмассовая основа.
- Размер компенсатора должен соответствовать параметрам трубы. Это упростит монтаж и обеспечит надежное соединение.
- Следует учитывать условия, в которых будет работать компенсатор: температура, давление и тип перекачиваемого материала.
Цена компенсатора также может существенно варьироваться. Следует заранее определить бюджет и подобрать наиболее подходящий по качеству и цене вариант.
Заключение
- Компенсаторы - это важные элементы в системах водоснабжения, теплоснабжения и промышленности. Они помогают избежать механических повреждений и обеспечивают надежность работы трубопроводов. При выборе компенсаторов необходимо учитывать их тип, материал, размеры и условия эксплуатации. Правильно подобранный компенсатор сможет значительно продлить срок службы трубопроводной системы и повысить ее эффективность.
