Затвор дисковый - это тип арматуры которая используется для регулирования потока в трубопроводах и широко ценится за легкость эксплуатации и обслуживания, а так же находит широкое применение в различных отраслях промышленности благодаря своей надежности, простоте конструкции и эффективности. В данной статье мы подробно рассмотрим основные области применения дискового поворотного затвора, его конструктивные особенности и правильную установку, чтобы дать полное представление об этой важной составляющей трубопроводной арматуры.
Устройство и принцип работы дисковых затворов
Основные элементы конструкции
Данное запорное устройство состоит из нескольких ключевых компонентов:
- Корпус - как правило, изготавливается из прочных материалов, таких как чугун, сталь или пластик, в зависимости от условий эксплуатации.
- Диск - также известный как «крыльчатка», размещен внутри корпуса и закреплен на шпинделе.
- Шпиндель - соединяет диск с ручкой или приводом для управления.
Принцип действия
Работа оборудования основана на простом, но эффективном принципе поворота диска вокруг своей оси. При повороте шпинделя на 90 градусов, диск переходит из открытого положения в закрытое или наоборот, тем самым регулируя поток жидкости или газа в трубопроводе. Эргономичный дизайн и простота конструкции делают его идеальным для быстрого и легкого управления.
Разновидности дисковых затворов
Данная трубопроводная арматура может быть классифицирована по различным критериям, таким как конструкция, материал изготовления и способ управления. Основные виды включают центрированные, эксцентрические и двойные эксцентрические затворы, каждый из которых имеет свои уникальные преимущества и недостатки.
Центрированные
Центрированные затворы являются одними из самых распространенных типов. Они имеют простую конструкцию, при которой диск расположен по центру оси трубопровода и обеспечивается герметизация с помощью эластичного уплотнительного кольца.
Эксцентрические
Эксцентрические дисковые затворы представляют собой более сложные устройства, в которых диск смещен относительно оси трубопровода. Такое конструктивное решение позволяет значительно уменьшить износ уплотнительных элементов и повысить герметичность затвора при высоких давлениях и температурах.
Двойные эксцентрические
Двойные эксцентрические дисковые затворы обладают еще более сложной конструкцией, чем просто эксцентрические. В этих устройствах диск смещен сразу в двух направлениях относительно оси трубопровода, что позволяет добиться ещё большего снижения износа уплотнительных элементов и повышения качества герметизации.
По типу присоединения делятся на:
- Межфланцевые затворы - являются одним из самых часто используемых типов крепления. Они устанавливаются между фланцами трубопровода и закрепляются с помощью длинных шпилек или болтов, проходящих через фланцы.
- Фланцевые - отличаются тем, что имеют встроенные фланцы, которые прикручиваются непосредственно к фланцам трубопровода.
- Муфтовые - предназначены для монтажа на трубопроводы с резьбовым соединением. Этот тип крепления особенно популярен в системах водоснабжения и отопления.
- Приварные - крепятся к трубопроводу с помощью сварки. Этот метод обеспечивает высокую степень герметичности и надежности соединения.

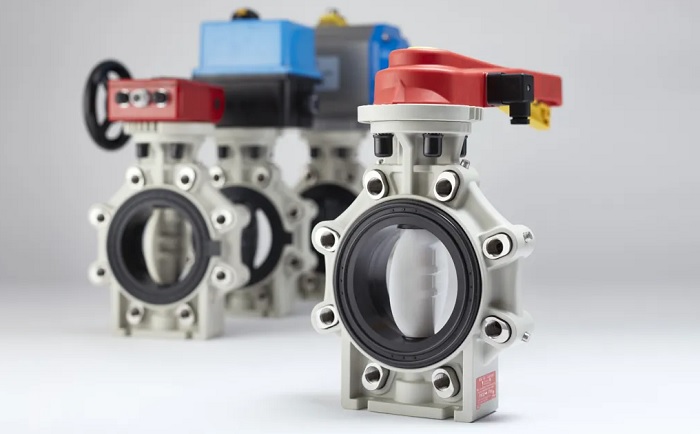

Основные типы приводов
- Ручные - представляют собой наиболее простой и экономичный вариант. Они обычно состоят из рукоятки или маховика, с помощью которых оператор вручную управляет положением затвора.
- Электроприводы - обеспечивают высокий уровень автоматизации и контроля. Они используют электродвигатели для управления положением затвора, что позволяет оператору регулировать поток с помощью кнопок или пультов дистанционного управления.
- Пневмоприводы - используют сжатый воздух для управления положением затвора. Они отличаются высокой скоростью и мощностью, что делает их идеальными для быстрого и частого регулирования потока.
Материалы изготовления дисковых затворов
Выбор материалов для изготовления данных изделий зависит от условий эксплуатации и характеристик среды, с которой они будут работать. Основными материалами, используемыми для производства затворов, являются металл, резина и разные композиты.
Металлические
Металлические дисковые затворы изготавливаются из различных видов стали, включая нержавеющую и углеродистую сталь. Они обладают высокой прочностью и устойчивостью к коррозии, что делает их идеальными для применения в условиях высоких температур и давления.
Резиновые
Резиновые или эластомерные дисковые затворы используют резиновые материалы для уплотнителей. Такие затворы часто применяются в системах водоснабжения и канализации, где они обеспечивают хорошую герметичность при относительно низких давлениях.
Композитные
Композитные материалы представляют собой сочетание различных материалов, таких как стекловолокно или углеродные волокна, скрепленные полимерной матрицей. Композитные дисковые затворы объединяют лучшие свойства металлов и эластомеров, обеспечивая высокую прочность и устойчивость к коррозии и истиранию.
Преимущества и недостатки затворов
Преимущества
- Простота установки и демонтажа.
- Высокая герметичность соединения.
- Надежность и долговечность.
Недостатки
- Сложность установки в ограниченных пространствах.
- Дороговизна обслуживания.
- Неудобство при частом или точном регулировании.

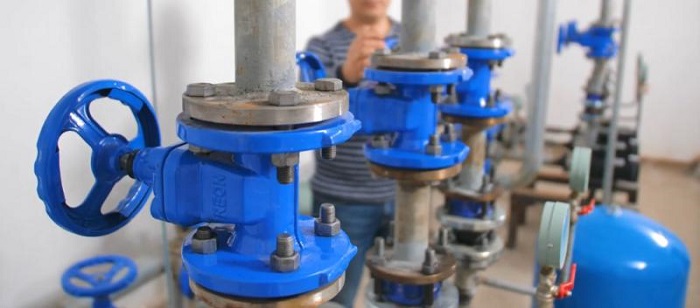

Ключевые правила установки дисковых затворов
Правильная установка данных устройств на трубопроводе имеет критическое значение для обеспечения надежности и эффективности системы. Рассмотрим основные правила монтажа которые следует выполнять:
- Проверка компонентов: перед установкой убедитесь в отсутствии повреждений и дефектов на затворе и сопрягаемых поверхностях трубопровода.
- Совместимость: убедитесь, что изделие подходит по размеру и типу для используемого трубопровода и среды.
- Очистка: Очистите фланцы от грязи, ржавчины и других загрязнений.
- Правильное положение: Установите затвор так, чтобы диск находился в полуоткрытом положении. Это предотвратит повреждение уплотнительных поверхностей при монтаже.
- Центрирование: Тщательно центрируйте затвор между фланцами. Неправильное центрирование может вызвать утечки и повреждения.
- Крепежные элементы: Используйте подходящие болты и гайки. Затягивайте их равномерно и крест-накрест, чтобы обеспечить равномерное давление на уплотнительные поверхности.
- Тестирование: После монтажа проведите испытания на герметичность и правильность работы затвора до ввода трубопровода в эксплуатацию.
- Регулярное обслуживание: Проводите регулярные проверки и техническое обслуживание для обеспечения долговечной и надежной работы.
Соблюдение этих правил поможет обеспечить надежную и безопасную эксплуатацию дисковых затворов в вашей трубопроводной системе.
Как найти надежного производителя ?
Дисковые затворы играют важную роль в регулировке потока жидкостей и газов в различных отраслях, для того чтобы гарантировать надежность и долговечность этих устройств, производители должны придерживаться множества строгих правил и рекомендаций.
Для того чтобы выбрать затворы от надежного производителя следует соблюдать такие незыблемые правила как: правильный выбор материалов, тестирование продукции, проверка соблюдения стандартов производства и нормативно-правовых требований, а также оптимизация логистики и качественное обслуживание клиентов – это основа успешного ведения бизнеса. Соблюдение этих принципов позволяет нам не только предлагать высококачественную продукцию, но и укреплять свою репутацию на рынке, создавая условия для долгосрочных и взаимовыгодных деловых отношений. Вы можете ознакомиться и приобрести дисковые затворы в нашем каталоге трубопроводной арматуры по рыночной стоимсоти от надежных и проверенных временем производителей.
